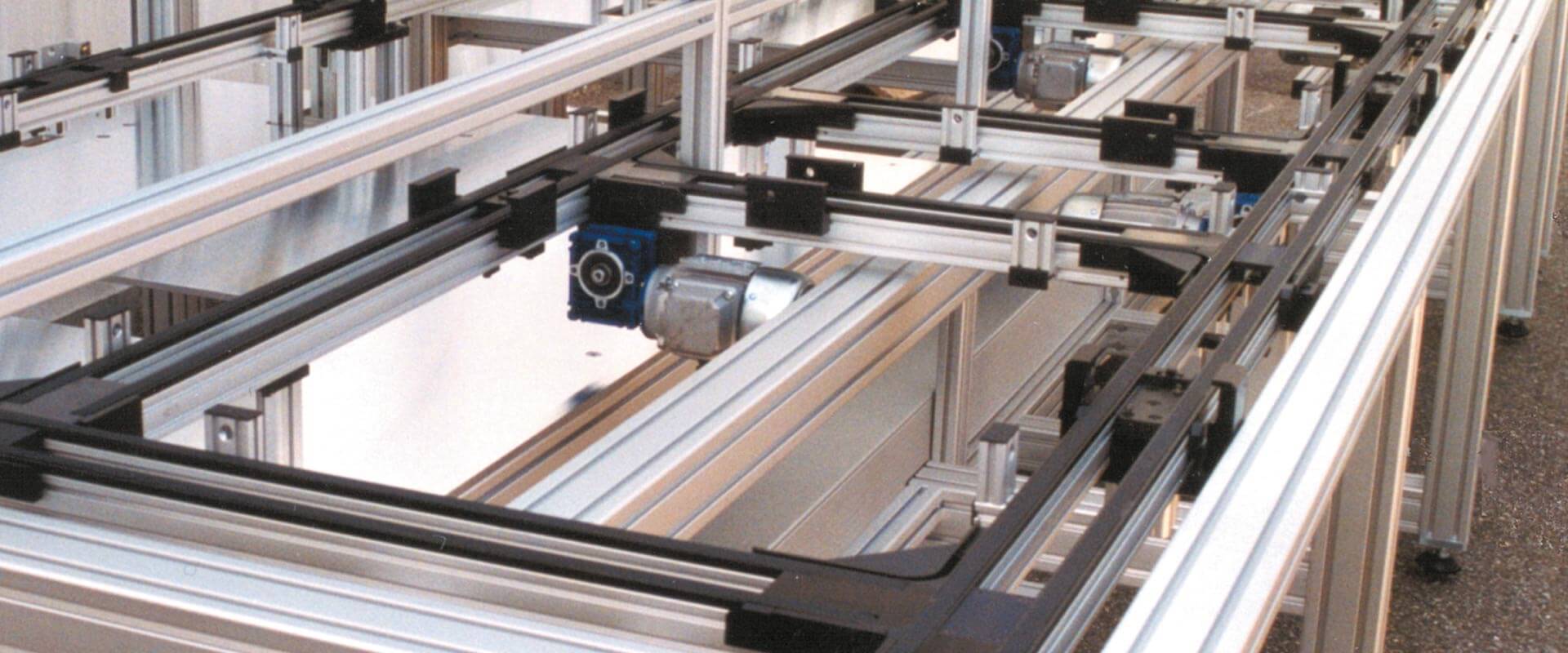

Transfersysteme
TLM 1000
Unsere Produktpalette basierend auf dem elcom-Systembaukasten gibt Ihnen eine enorme gestalterische Freiheit in Verbindung mit unseren Gurtförderern und Werkstückträgersystemen
Unsere Produktpalette basierend auf dem elcom-Systembaukasten gibt Ihnen eine enorme gestalterische Freiheit in Verbindung mit unseren Gurtförderern und Werkstückträgersystemen

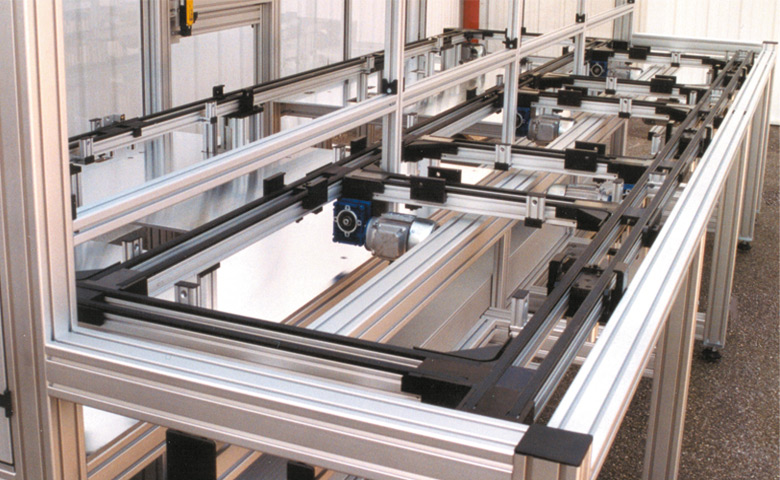

Die modular aufgebauten Transfersysteme von movandis in Verbindung mit dem Profilsystem ermöglichen unseren Kunden eine grenzenlose Vielfalt von Anlagenvarianten.
Ein modulares Industriesystem für die Realisierung Ihrer Montagelinien, welches sich mit automatischen oder manuell betriebenen Arbeitsplätzen anpassen läsStück.
Es stehen Ihnen je nach Aufgabenstellung folgende Werkstückträgersysteme zur Verfügung.
1. Werkstückträger TLM 1000
WT Typ „U“
WT Typ „M“
2.Antriebseinheinten TLM 1000
Bandstrecke mit Flachriemen
Bandstrecke mit Zahnriemen

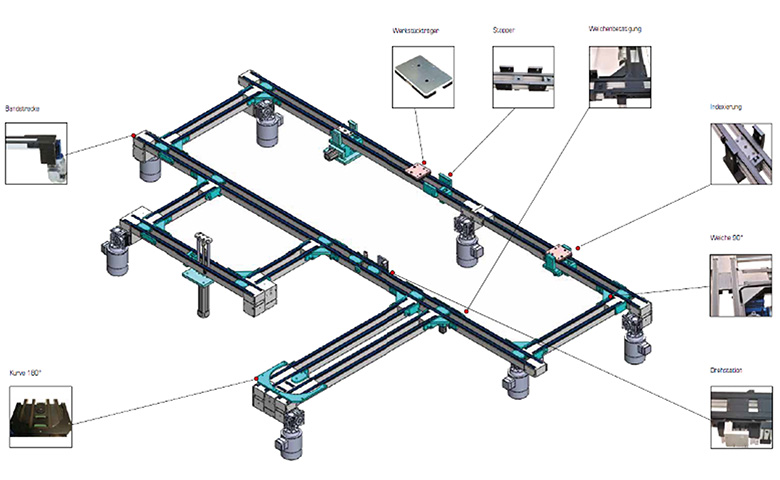

3.Bauelemente + Module TLM 1000
Stopper
Indexierung Standard
Weiche Standard (90°)
Weichenbetätigung
Umlenkung Standard 180°
Drehvorrichtung 90°
Schwere Indexierung
Brückenindexierung

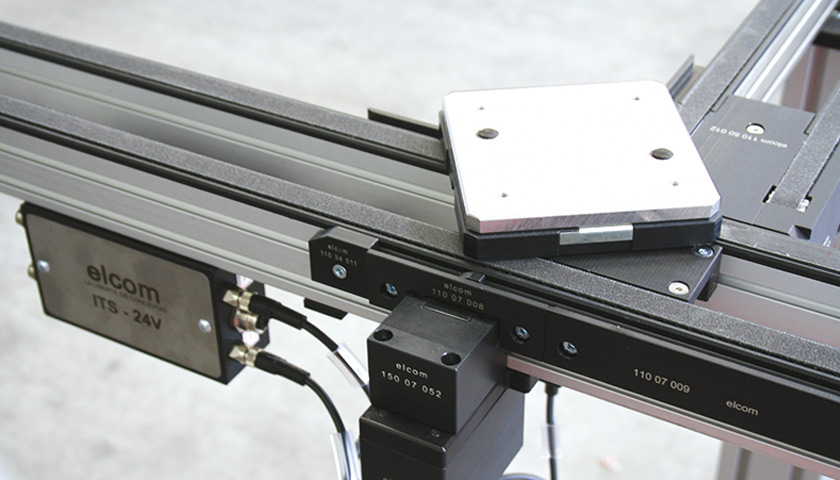

WT Typ „U“
Es stehen bei elcom verschiedene quadratische und rechteckige Standardwerkstückträger zur Verfügung. Ausgehend von einem festen Raster der Führungsstifte, das erhalten bleiben muss, kann der WT weitgehend angepasst werden. Dies bietet insbesondere im Hinblick auf die Zykluszeit erhebliche Vorteile.
WT Typ „M“
Der Werkstückträger kann in den Bauformen „U“ und „M“ geliefert werden, die sich hinsichtlich der Werkstücksträgerausrichtung während des Transports unterscheiden. Der U-WT ist für Transfersysteme mit immer gleicher Ausrichtung des WT‘s vorgesehen. Der WT läuft somit immer mit der gleichen Seite gegen Stopper. Der M-WT kann in alle Richtungen um 90°/180°/270° gedreht und transportiert werden. Hierfür wird sowohl das Design der Basisplatte angepasst, als auch weitere Sensor-Schaltfahnen und Indexierbuchsen vorgesehen.
Bandstrecke mit Flachriemen
Bei dieser Bandstreckenvariante wird der zum Produkttransport erforderliche Flachriemen über eine Umlenkung bewegt, die über eine Kette von der darunter befindlichen Motor-Getriebekombination angetrieben wird. Die Antriebe können in der Standardvariante nur an den Umlenkungsköpfen montiert werden
Bandstrecke mit Zahnriemen
Diese Antriebsvariante für eine Bandstreckeneinheit TLM 1000 realisiert den Transport der Werkstückträgern mittels Zahnriemen. Die Verwendung von Zahnriemen ermöglicht, die beförderte Last zu steigern und vereinfacht gleichzeitig die Arbeiten im Wartungsfall durch ein schnelleres Auswechselns der Förderbänder.

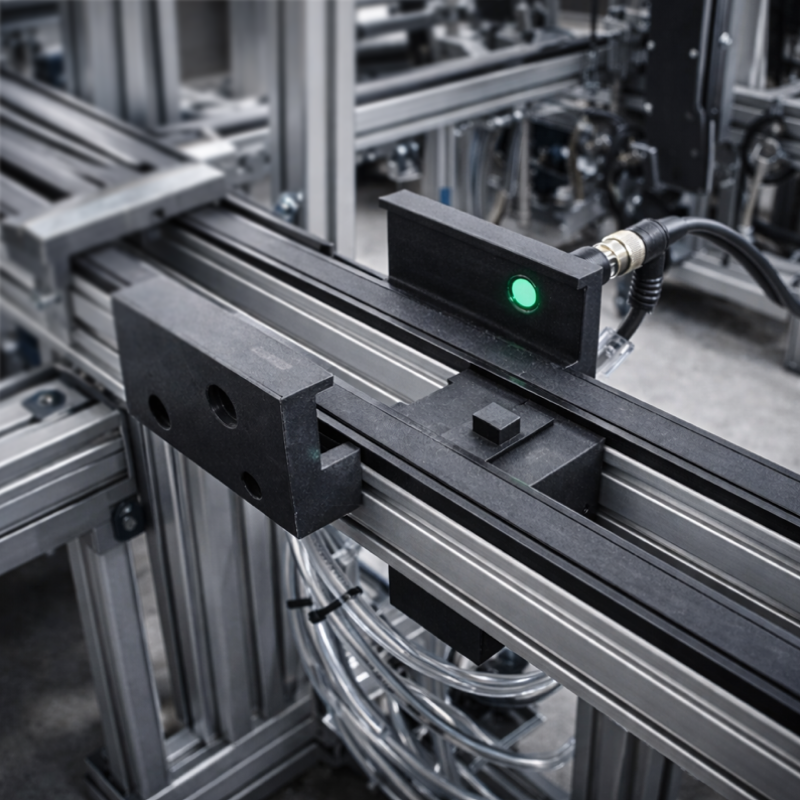

Stopper
Der Stopper wird eingesetzt um die Werkstückträger zu anzuhalten oder zu vereinzeln. Bei dem TLM 1000 System sind Stopper mit einfacher oder doppelter Wirkung erhältlich, bei denen die seitlichen Schienen und die Halterung für den Sensor zur Erfassung der Werkstückträger im Lieferumfang enthalten sind. Die Rückprallsicherung ist in den seitlichen Schienen integriert.
Indexierung Standard
Um einen gesteuerten Bearbeitungsprozess in einer Fertigungslinie ausführen zu können, ist es erforderlich die Werkstückträger auf dem WT positionsgenau abgreifen zu können. Zu diesem Zweck wird der WT mittels des in der Indexstation integrierten Stoppers festgehalten, bevor der komplette WT mittels eines Pneumatikzylinders in die C-Schienen ausgehoben wird und kein Kontakt zum Fördermedium mehr besteht.

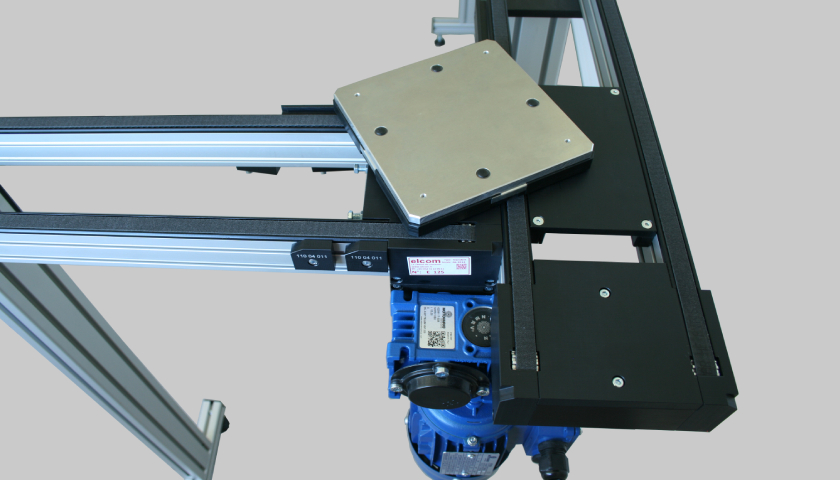

Weiche Standard (90°)
Die Weichen (Typen ED, EG, SD, SG) ermöglichen den Richtungswechsel der WT‘s zwischen 2 Bandstrecken in einem Winkel von 90°. Der Werkstückträger wird von den zwei innenliegenden Stiften geführt, wobei die zwei äußeren Stifte versenkt sind.
Weichenbetätigung
Die Weichenbetätigung ist in Verbindung mit einer Weiche zu verwenden und ermöglicht, den Werkstückträger durch Versenken der Stifte eine definierte Richtung zu geben.Die beiden Zylinder werden durch ein einziges Elektroventil gesteuert.
Umlenkung Standard 180°
Die 180° Umlenkung erlaubt eine Umkehr der Werkstücke auf sehr engem Raum z.B. bei kleinen Umläufen oder taktunabhängigen Arbeitsplätzen. Durch den Einsatz mehrer Winkelgetriebe können verschiedene Bewegungsrichtungen (Kurzstrecke im Eckbereich und Langstrecke) der Transferlinie durch einen einzigen Motor angetrieben werden.
Drehvorrichtung 90°
Die 90° Drehvorrichtung ermöglicht bei Einsatz von Werkstücksträgern Typ „M“ die Rotation der Werkstückträger um 90° durch Einrasten und Versenken der Stifte.Um eine Rotation von 180° oder 270° auszuführen, besteht die Möglichkeit zwei bzw. drei 90°-Drehvorrichtungen hintereinander anzuordnen. Im Film wird eine Drehvorrichtung mit eingebauter Dämpfung der Drehbewegung gezeigt, die optional erhältlich ist.
Schwere Indexierung
Für Präzisionsarbeiten, die mit einer max. vertikalen Kraft von 1500 daN wirken. Die Einheit muss auf einem Gestell platziert werden, das den angewendeten Belastungen standhält. 3 Möglichkeiten: automatischer Stopper, Stopper mit einfacher Wirkung und Stopper mit doppelter Wirkung.
Brückenindexierung
Die Brückenindexierung ist eine Sonderform der Indexierstation bei der der WT an den Ecken durch Formstücke gefasst und durch einen unterhalb der Bandstrecke positionierten Zylinder soweit ausgehoben wird, daß die nachfolgende Palette unterhalb des ausgehobenen WT auf der Transferstrecke passieren kann.
